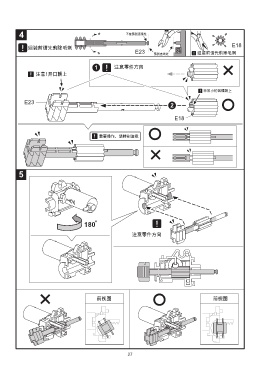

P. 29

4                                        不要剪到連接柱

                                                                                           E18
            組裝前請先剪除毛刺
                                                      E23
                                                             剪到虛線處            組裝前請先剪除毛刺
                                      1       注意零件方向
               注意!開口朝上



                                                                                非常小的凹槽朝上
           E23                                                     2


                                                                     E18



                                        重要操作，請特別注意






        5










                                  180

                                                    注意零件方向














                                       前視圖                                          前視圖











                                                   27
