P. 89

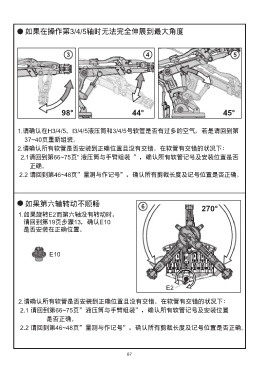

如果在操作第3/4/5軸時無法完全伸展到最大角度
3 4 5
98° 44° 45°
1.請確認在H3/4/5、I3/4/5液壓筒和3/4/5號軟管是否有過多的空氣，若是請回到第
37~40頁重新組裝。
2.請確認所有軟管是否安裝到正確位置且沒有交錯。在軟管有交錯的狀況下:
2.1請回到第66~75頁” 液壓筒與手臂組裝 ”，確認所有軟管記號及安裝位置是否
正確。
2.2 請回到第46~48頁”量測與作記號”，確認所有剪裁長度及記號位置是否正確。
如果第六軸轉動不順暢 6 270°
1.如果旋轉E2而第六軸沒有轉動時，
請回到第19頁步驟13，確認E10
是否安裝在正確位置。
E10
E2
2.請確認所有軟管是否安裝到正確位置且沒有交錯。在軟管有交錯的狀況下:
2.1 請回到第66~75頁”液壓筒與手臂組裝”，確認所有軟管記號及安裝位置
是否正確。
2.2 請回到第46~48頁”量測與作記號”，確認所有剪裁長度及記號位置是否正確。
87
