Page 49 - GE-632 液压机器手臂组装说明手册 - Pro'sKit 宝工科学玩具

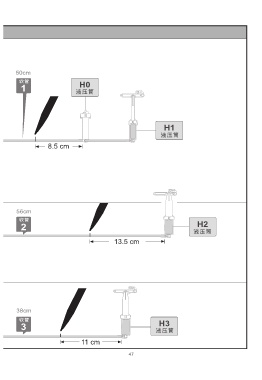

P. 49

50cm
        軟管                      H0
         1                     液壓筒








                                                                 H1
                                                                液壓筒
                    8.5 cm














       56cm

        軟管
         2                                                                    H2
                                                                            液壓筒
                                             13.5 cm















       38cm

        軟管                                                     H3
         3
                                                              液壓筒
                                 11 cm

                                                   47
