P. 51

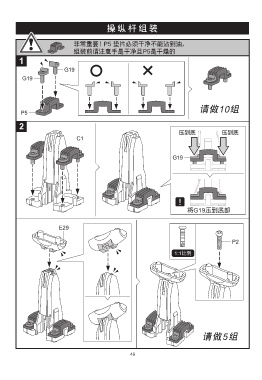

操縱桿組裝


                              非常重要! P5 墊片必須干淨不能沾到油，
                              組裝前請注意手是干淨且P5是干燥的
        1

                          G19
          G19





                                                                               請做10組
         P5

        2

                                                                       壓到底             壓到底
                               C1


                                                                    G19











                                                                          將G19壓到底部


                        E29


                                                                                           P2

                                                                     1:1比例

















                                                                                請做5組



                                                    49
